振板制作工藝流程振板制作質量的好壞，直接與清洗機質量制作成本相關聯，振板材料昂貴，卻只能一次性使用，沒有維修的價值，如果因質量問題而短期內更換三次以上，這個清洗槽的利潤就是一個負數了。所以行業里對振板有一個“理論高深，制作簡單，一朝報廢， 利潤全無”說法，我們對振的制作要求有很多的工序進行質量把關，每一塊振板的制作都十分的重視。下面這個是振板制作的流程圖：

振板設計：

1：振板設計樣式:
板的設計思想，主要依照清洗對象的要求而定，也有從安裝、價格維修角度上考慮。從超聲波發射角度講，也分“底振”(從清洗槽底部)、“側振”(從清洗槽一側)、“底、側合振”以及“對振等。這里主要以底振方式介紹振板設計樣式。

1：如圖所示，振子直接粘接在清洗槽底部，為制作單槽清洗機常用樣式。這種振板優點是結構簡單、附加功能少、造價低廉，適用于工廠、學校、科研機關實驗室作小樣品清洗用。

缺點是如果發振面被空化腐蝕，整臺清洗機就無法修復，只能報廢。

2：振子直接粘接在一塊發振板上，發振板做成法蘭盤式，四周較厚;每間隔55~65mm鉆有410孔，用鐵氟隆作墊，與清洗槽底部翻邊配合鉆孔，用M8螺釘壓緊密封，作為清洗槽底部。其優點是發振面出現蝕點，可以更換槽底，適用于槽體底面積不太大、功率1200W左右的振板。早期用在多槽清洗流水線上，特別適用于鐘表零件清洗、小五金及光學鏡片清洗。

法蘭式振板的缺點在于在安裝多槽連續清洗線上，更換時作業空間有限，法蘭振板緊固螺釘多，容易發生泄漏而損壞。另外，法蘭式振板不建議有排液孔、測試液孔及其他，原因是拆裝振板時增加了拆裝管道接口工程，振板底部受力容易使附近振子粘接出現裂紋而損壞整塊振板。

3：條形振板，功率為20W、250W、300W、350W等，條形振板大量應用于真空清洗槽中，一般直空清洗是槽內直空度在15-60kPa之間:減壓汽在1-12kPa之間：直空于燥直空度在01kPa以下。真空作用時間在1一3min，反復在常壓與真空之換，振板盒脹縮頻繁，沒有足夠的剛度是不行的，條形振板受力面積小，振板封蓋是扣合式，向有加強筋焊撐。發射功率大，造價比超聲棒低。

4：底裝盒式振板。其優點是制作方便，安裝簡捷，受限空間小，在底開孔安裝管道幾乎無影響。振盒功率可大可小，一股范圍為250-2000底多為方形應用廣泛。

5：側裝式振板，其優點與底裝盒式振板相同。不同之處在于槽底多為長方形(長寬比例懸殊)，并且安裝在側面，出線、拆裝更方便。需要特別注意的是振盒出線口的對稱端面需要焊接對稱等高折片，使振板受力均勻，固定穩妥，不至于發生低頻振蕩及嘯叫。

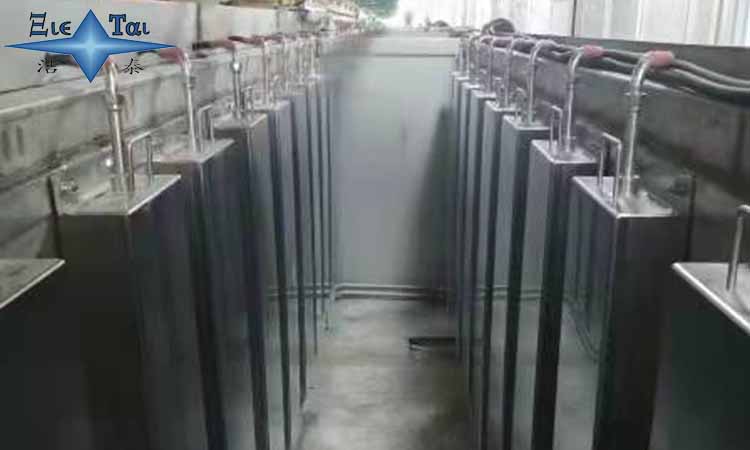

6：投人式振板、出線方式有不銹鋼管式和不銹鋼網鎧裝鐵氟隆軟管式。圖示為硬管式。投人式振拔免去了安裝的煩玻，拆換只在于提起與放下之間。但并不適用于大型機、多慒連續清洗機。設計振板要考慮加焊配重板，克服洗液媒質對振板的浮力影響。

振板功率快速估算：

在清洗媒質深度小于45cm時，以面積功率密度0.5W/em計算振板功率。
在清洗媒質深度為45~100cm時，以體功率密度10-30W/cm3來計算振板功率。在清洗槽壁增加側振與雙側振。
怎樣滿足這些功率要求呢?設計人員應從振板功率設計做起，設計中無論是振板長 、 寬 、 高，還是振子數量，盡可能取整安排。根據槽體面積快速估算振板功率，也可以根據客戶需要的超聲波功率，快速估算振板的功率進而推算槽體的適配尺寸。
